CLUSTERS DE LED
![](https://freight.cargo.site/t/original/i/7b3a1c2c753837d2607dc91194d2d81657c583dc438bc16626d5f0c07bb836c8/portgrande1.jpg)
![](https://freight.cargo.site/t/original/i/acb6055251eb52930610a20c522e668f158c1eb15983fc5c35fd4d2b8267f5db/4820_big.jpg)
![](https://freight.cargo.site/t/original/i/bfdc7f1888409255ff86e3c14a1fc12ca43c8bddb989526074fe82212f98ba7e/4822_big.jpg)
Cluster de LED
Este produto foi desenvolvido pela
![](https://freight.cargo.site/t/original/i/e63d6c05e8d6f0cff16513db575e654a72d22db7d19ef7959b77009b20728f68/ON_LAB.png)

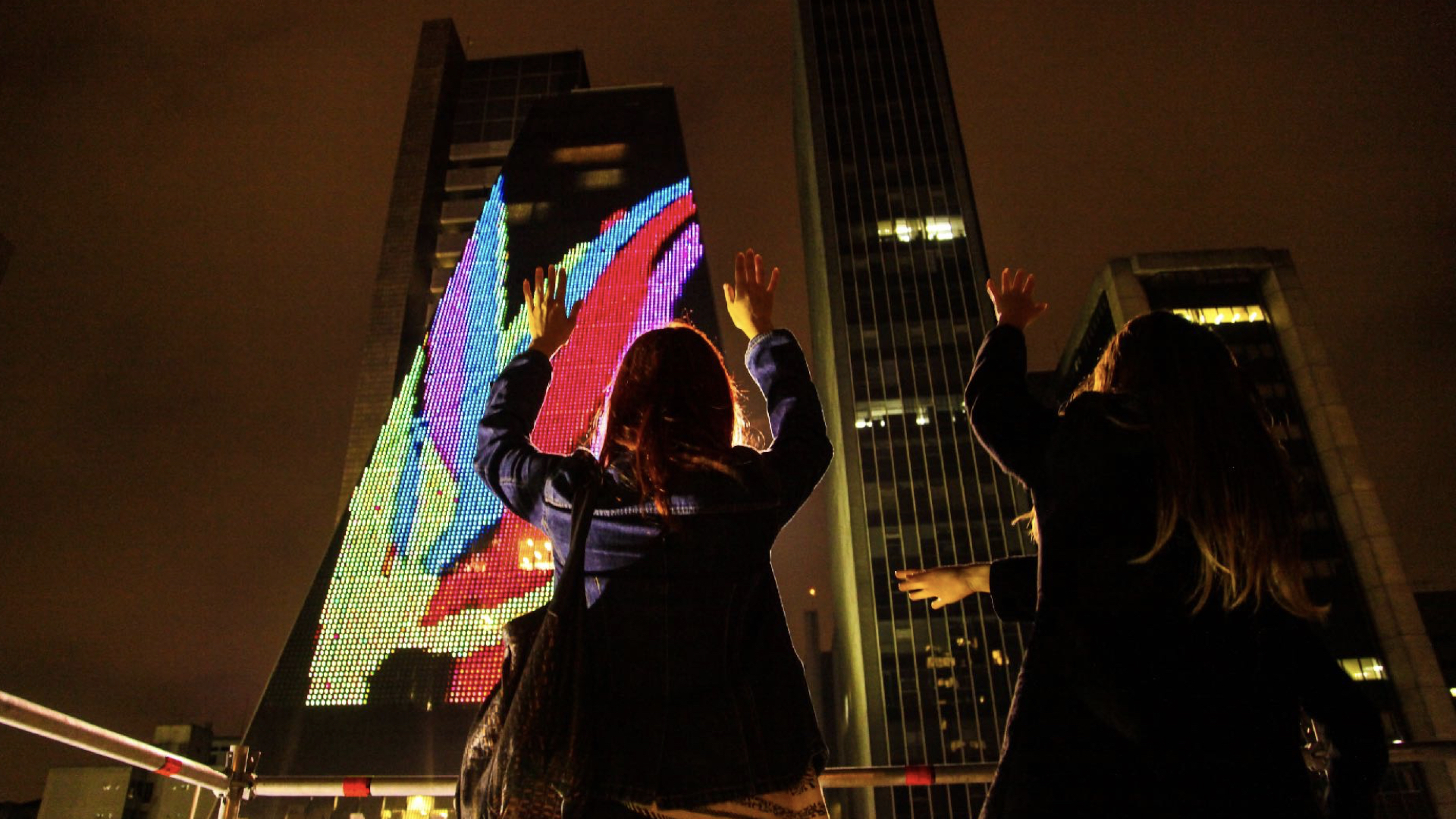

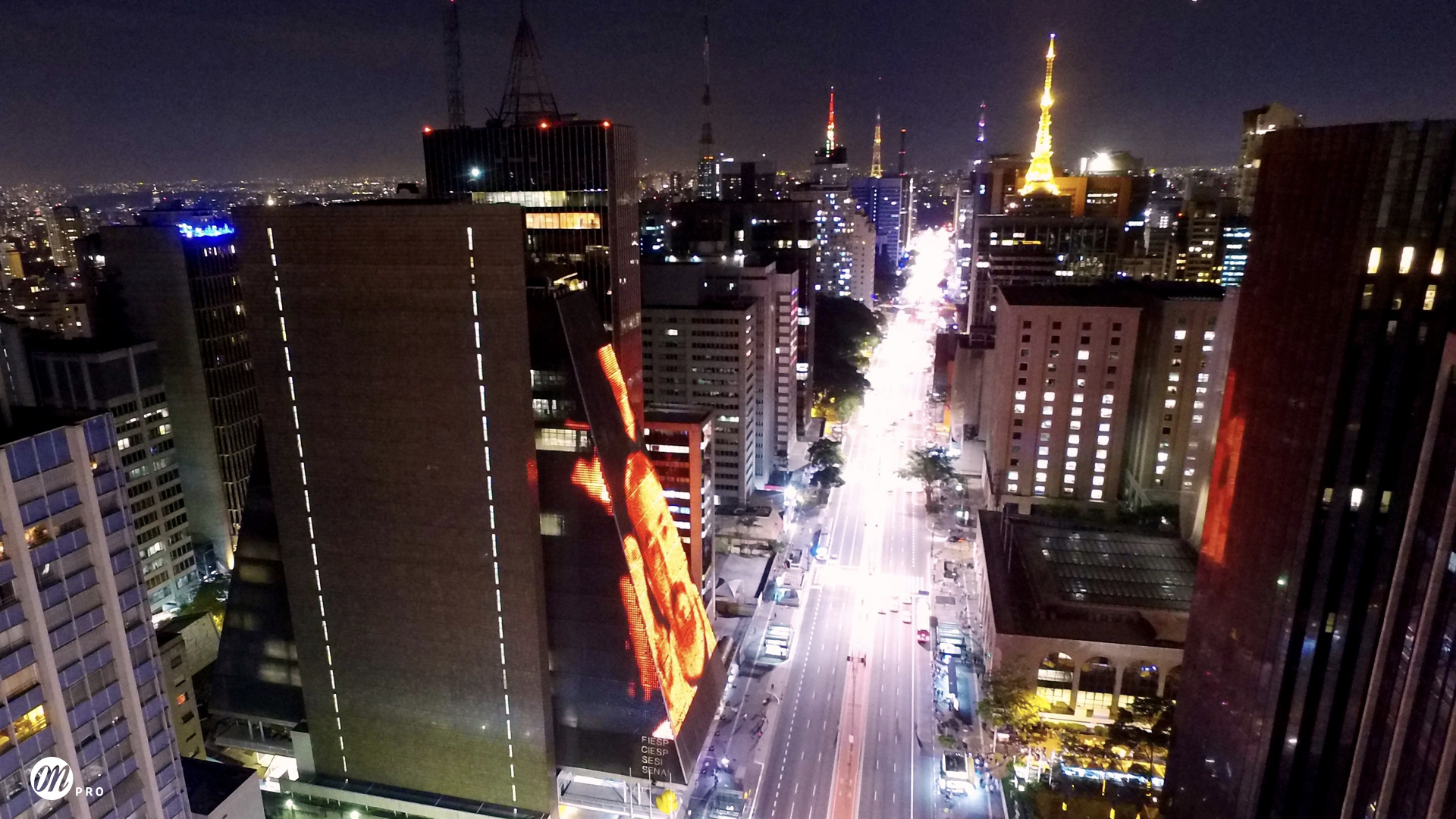

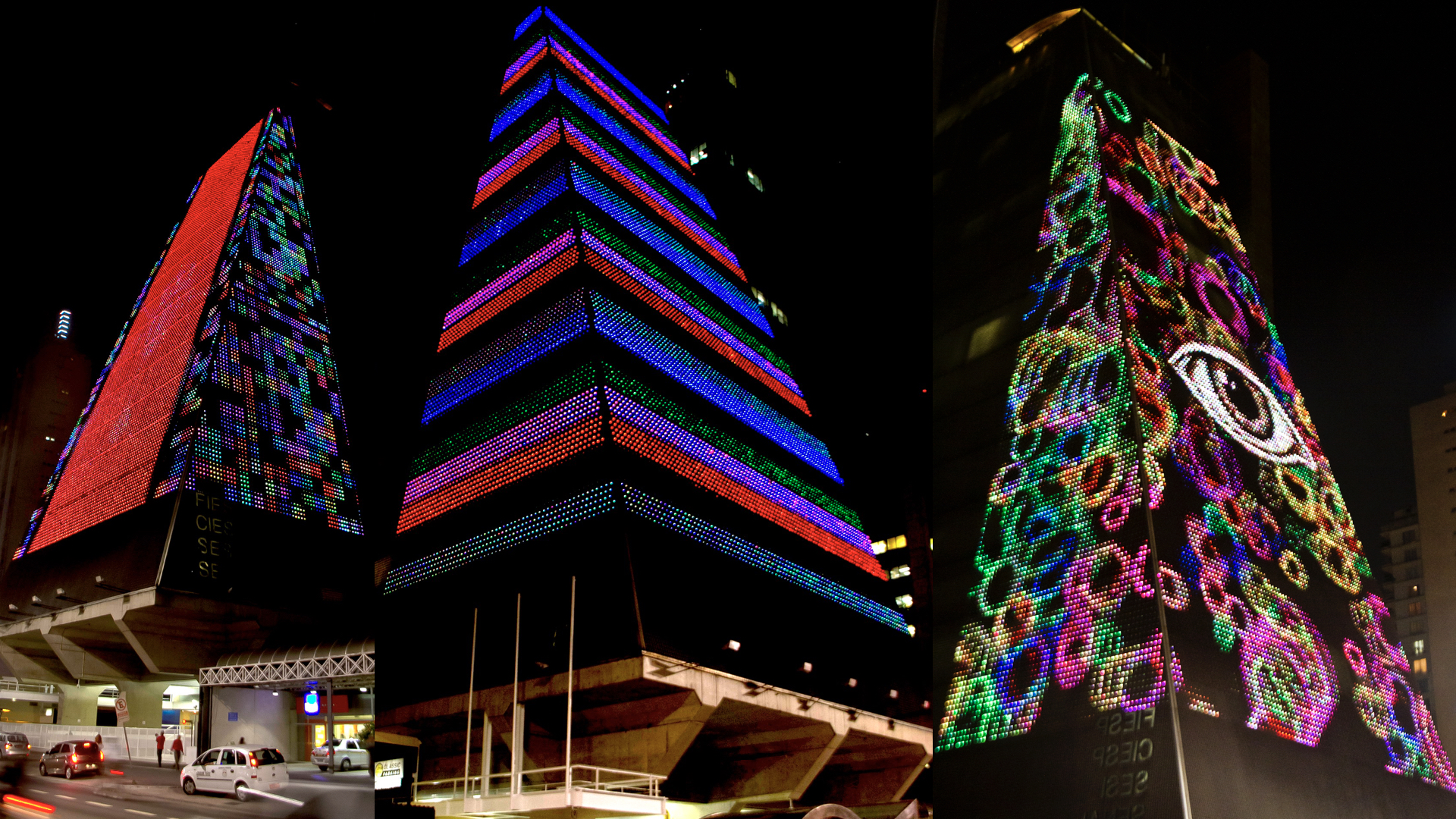

O exemplo mais célebre de seu uso é a Galeria Digital Sesi, nada menos do que a fachada do prédio da FIESP na Avenida Paulista em São Paulo.

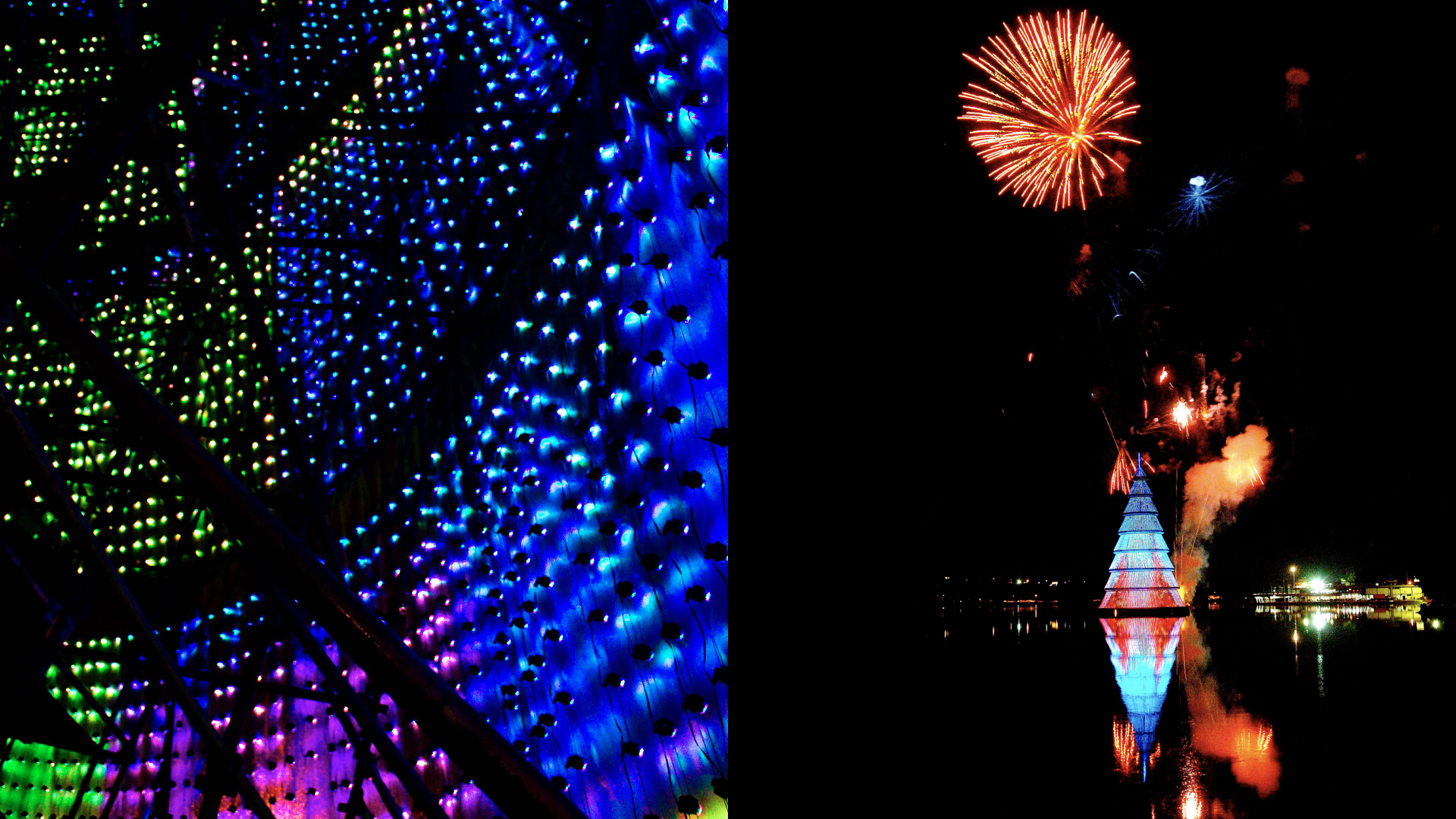

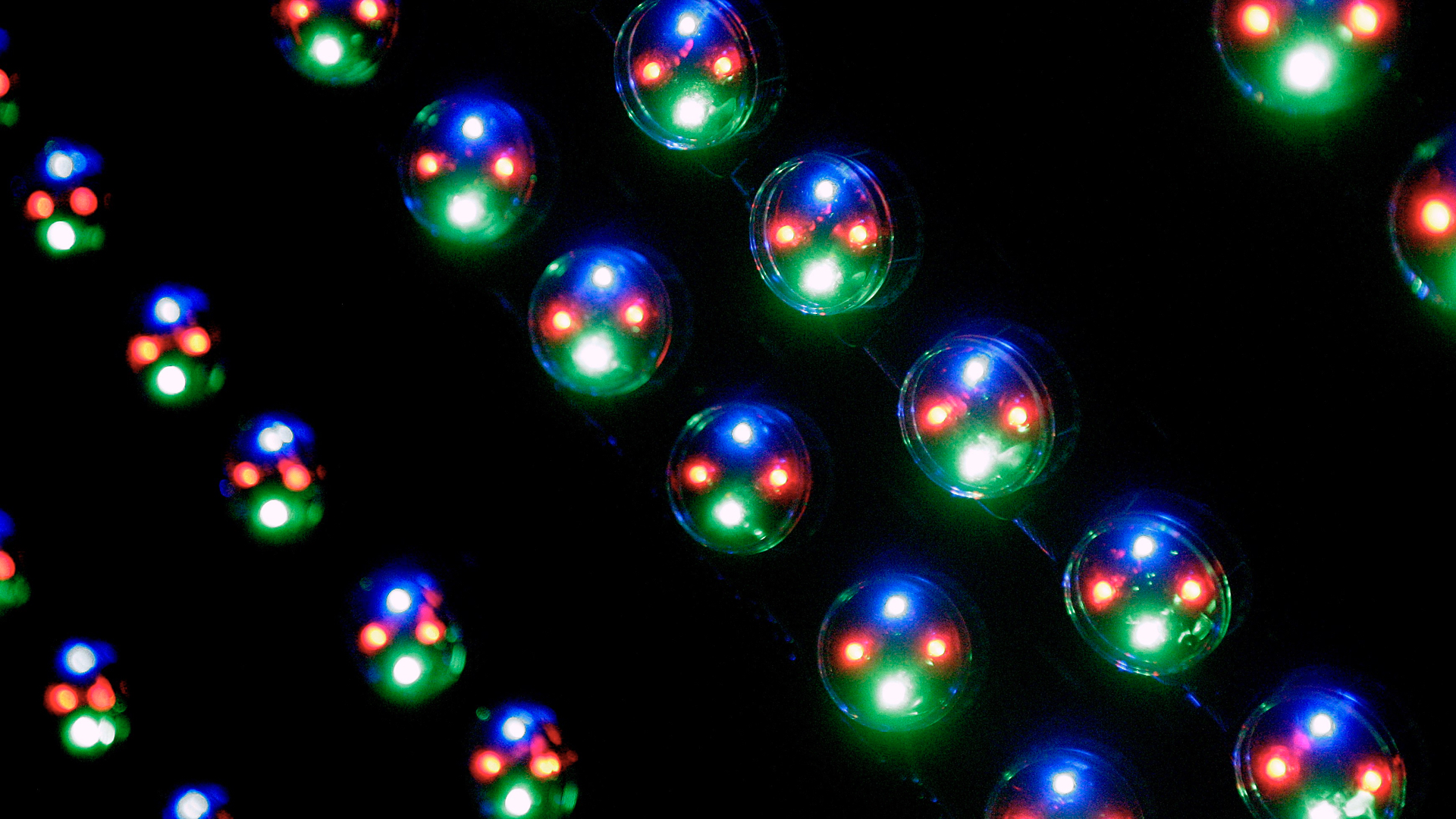

O cluster é uma unidade luminosa de LED composta por 4 LEDs: 2 vermelhos, 1 verde e 1 azul, de alto brilho. Cada cluster se comporta como um pixel - um ponto, formando uma tela em qualquer formato, tamanho ou superfície; como uma fachada de prédio, um revestimento cenográfico ou uma instalação audiovisual específica, como uma árvore de Natal.
Produto ecologicamente responsável: baixo consumo de energia (0,6W/unidade), sem nenhuma geração de resíduo e reutilizável.
Resistente à água, pó sólido, choques e variações de temperatura (IP65)
Especificações técnicas:
Dot pitch: variável de 80mm a 500mm (sob consulta)
LED/cluster: 4 LEDs (2R1G1B)
Intensidade Luminosa: 4,5 cd/cluster
Peso do cluster (sem cabo de aço, com cabos de sinal de 58cm): 85g
Ângulos de fixação: 90° ou 60° (ângulo central da luz em relação ao cabo de fixação)
Ângulo de visão vertical: 100°
Ângulo de visão horizontal: 160°
Consumo (em branco total): 375mW/Cluster
Tensão de trabalho no cluster: 5V
Corrente : 75mA/Cluster
Cores (mínimo): 4,3 bilhões
Tempo de vida dos LEDs: 100.000h (mínimo)
Temperatura de operação: -20°C a 55°C
W/m² (dot pitch 100mm): 37,5W/m²
Entrada de sinal: DVI (possível entrar com qualquer formato com conversores)
Dot pitch: variável de 80mm a 500mm (sob consulta)
LED/cluster: 4 LEDs (2R1G1B)
Intensidade Luminosa: 4,5 cd/cluster
Peso do cluster (sem cabo de aço, com cabos de sinal de 58cm): 85g
Ângulos de fixação: 90° ou 60° (ângulo central da luz em relação ao cabo de fixação)
Ângulo de visão vertical: 100°
Ângulo de visão horizontal: 160°
Consumo (em branco total): 375mW/Cluster
Tensão de trabalho no cluster: 5V
Corrente : 75mA/Cluster
Cores (mínimo): 4,3 bilhões
Tempo de vida dos LEDs: 100.000h (mínimo)
Temperatura de operação: -20°C a 55°C
W/m² (dot pitch 100mm): 37,5W/m²
Entrada de sinal: DVI (possível entrar com qualquer formato com conversores)
Capacidade de controle de 1 Control Box: 4608 Clusters (128x36)
Sistema de fixação: Cabos de aço 5/32’ ou 4mm plastificado (par) ou parafusado pela frente em furos de 34mm em chapa de até 4mm de espessura
Memória para conteúdo: 256Mb (mínimo)
Fonte de alimentação: 85-260VAC
Dimensões do cluster com suporte para cabo de aço:
Largura: 54 mm
Altura: 46 mm
Profundidade (com lente e vedação): 76 mm
Dimensões sem vedação e sem suporte para cabo de aço:
Diâmetro: 43 mm
Comprimento: 53 mm (com lente completamente assentada)
Sistema de fixação: Cabos de aço 5/32’ ou 4mm plastificado (par) ou parafusado pela frente em furos de 34mm em chapa de até 4mm de espessura
Memória para conteúdo: 256Mb (mínimo)
Fonte de alimentação: 85-260VAC
Dimensões do cluster com suporte para cabo de aço:
Largura: 54 mm
Altura: 46 mm
Profundidade (com lente e vedação): 76 mm
Dimensões sem vedação e sem suporte para cabo de aço:
Diâmetro: 43 mm
Comprimento: 53 mm (com lente completamente assentada)
